防雷接地

方案介紹 / plan description
防雷系統示意圖

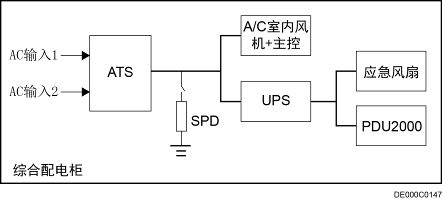

FusionModule800主要應用于樓宇機房,整個配電系統在樓宇的配電系統中只是個子系統,電源系統的Class I SPD(surge protection device)由樓宇低壓總配電房/柜提供。防雷系統如左圖所示。

 FusionModule800標配C級防(fang)雷(lei)器(qi),前端配置防(fang)雷(lei)保護空開為32A。

空調室外機的供電(dian)電(dian)纜如需上(shang)樓頂(ding),建議采用穿鐵管(guan)或(huo)金屬線槽(cao)敷設,鐵管(guan)或(huo)金屬線槽(cao)應保持電(dian)氣連續并兩端接地。

SPD的(de)(de)(de)連(lian)接(jie)(jie)導線應盡可能(neng)短(duan)、直(zhi),長度不(bu)宜(yi)超過0.15m,SPD的(de)(de)(de)電源連(lian)接(jie)(jie)導線采(cai)用(yong)小截面積(ji)10mm2的(de)(de)(de)銅(tong)線,SPD的(de)(de)(de)接(jie)(jie)地線采(cai)用(yong)不(bu)小于16mm2的(de)(de)(de)銅(tong)線。

接地方案 / Grounding scheme
機柜系統等電位鏈接示意圖

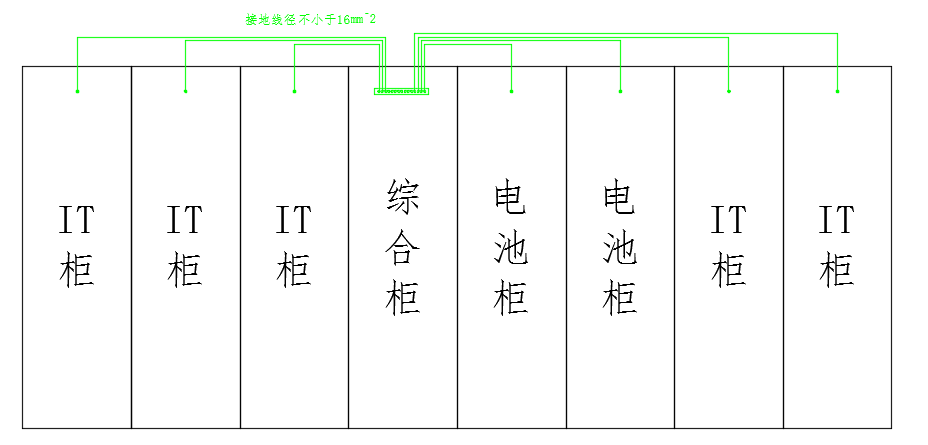

DC基(ji)礎設(she)施一體柜中設(she)置主接(jie)(jie)(jie)(jie)地(di)排(pai)(pai)(pai),模塊內其它各(ge)機柜接(jie)(jie)(jie)(jie)地(di)端子(zi)連接(jie)(jie)(jie)(jie)到(dao)綜(zong)合柜接(jie)(jie)(jie)(jie)地(di)排(pai)(pai)(pai)上,接(jie)(jie)(jie)(jie)地(di)線(xian)纜線(xian)徑不小(xiao)于16mm2;主接(jie)(jie)(jie)(jie)地(di)排(pai)(pai)(pai)連接(jie)(jie)(jie)(jie)到(dao)機房的樓層接(jie)(jie)(jie)(jie)地(di)排(pai)(pai)(pai)(FEB)或(huo)接(jie)(jie)(jie)(jie)地(di)匯(hui)集帶(dai)(機房內沿(yan)走線(xian)架或(huo)墻體敷設(she)的25mm×3mm的銅帶(dai)),接(jie)(jie)(jie)(jie)地(di)線(xian)線(xian)徑不小(xiao)于35mm2。

說(shuo)明:交(jiao)流輸(shu)入從前端(duan)配(pei)電取電,保護(hu)接地線(xian)的線(xian)徑(jing)參考IEC 60364-5-54選取。機柜系統(tong)等電位連接如右圖(tu)所示。

  • DC基礎設施一體柜等電連接示意圖
  • 機柜體(ti)的(de)(de)(de)各金屬組件(jian)(jian)(jian)/零件(jian)(jian)(jian)之間實現(xian)良好搭(da)(da)(da)接(jie)(jie)(jie)。結構搭(da)(da)(da)接(jie)(jie)(jie)面(mian)在搭(da)(da)(da)接(jie)(jie)(jie)前(qian)進行(xing)噴(pen)涂保護(或不(bu)噴(pen)涂)并進行(xing)抗(kang)氧(yang)化(hua)處理,噴(pen)涂保護的(de)(de)(de)表面(mian)區域確保實現(xian)兩個搭(da)(da)(da)接(jie)(jie)(jie)部件(jian)(jian)(jian)的(de)(de)(de)搭(da)(da)(da)接(jie)(jie)(jie)面(mian)完全的(de)(de)(de)金屬電接(jie)(jie)(jie)觸。搭(da)(da)(da)接(jie)(jie)(jie)質量采用直流阻(zu)抗(kang)來衡量,任(ren)意兩個有搭(da)(da)(da)接(jie)(jie)(jie)要(yao)求的(de)(de)(de)零件(jian)(jian)(jian)之間的(de)(de)(de)搭(da)(da)(da)接(jie)(jie)(jie)直流阻(zu)抗(kang)不(bu)大于(yu)0.1Ω。不(bu)能(neng)良好連(lian)(lian)接(jie)(jie)(jie)的(de)(de)(de)金屬部件(jian)(jian)(jian)之間,采用接(jie)(jie)(jie)地電纜(lan)連(lian)(lian)接(jie)(jie)(jie)(如(ru)機柜門與機柜之間),連(lian)(lian)接(jie)(jie)(jie)電纜(lan)截面(mian)積建議不(bu)小于(yu)6mm2。

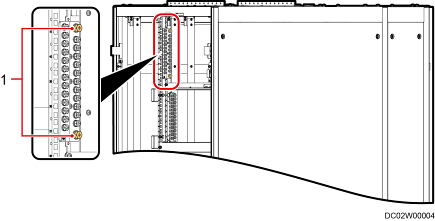

    各柜體內(nei)部設計(ji)有(you)一個(ge)接(jie)地(di)排或主(zhu)接(jie)地(di)點(dian)供設備接(jie)地(di)用(yong),接(jie)地(di)排不需要絕緣安裝。

    接(jie)地端子(zi)不(bu)小于M8,機柜總接(jie)地端子(zi)旁(pang)設置有黃(huang)底的接(jie)地標(biao)簽如 。

    模塊內部不帶電的金(jin)屬部件(如金(jin)屬門窗、走線架、防靜電地板支架)做等電位處理,等電位連線不小于6mm2。
